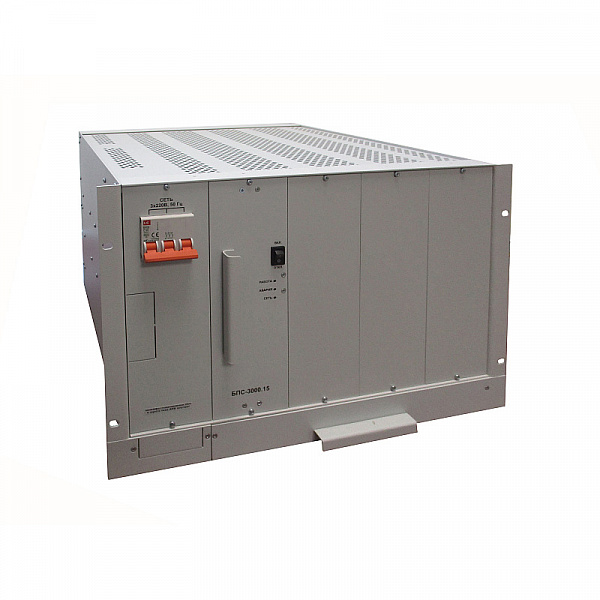

Модульная зарядно-выпрямительная система «Форпост» ИПС-3000-380/110В-30А-8U предназначена для заряда аккумуляторных батарей и питания приборов и устройств постоянным током с суммарным значением до 30 А напряжением 110 В на объектах энергетики. Система ИПС-3000-380/110В-30А-8U может использоваться для комплектации систем/шкафов/щитов оперативного постоянного тока (СОПТ/ШОТ/ШУОТ/ЩПТ).
Функциональные и конструктивные особенности ИПС-3000-380/110В-30А-8U
- устанавливается в 19" или иной электротехнический шкаф;
- общая высота корзины 8U;
- модульные выпрямители с радиатором (без встроенного вентилятора);
- возможность установки до 3 дополнительных модульных выпрямителей БПС-3000-380/110В-30А-15 и параллельной работы (до 3 корзин) для увеличения мощности системы;
- возможность «горячей» замены выпрямителей;
- съемная вентиляторная панель в нижней части корзины;
- светодиодная индикация основных состояний выпрямителей;
- сигнализация режимов работы и сбоев узлов;
- интерфейсы USB, LAN, RS-485 и «сухие контакты»;
- высокая надежность и долговечность.
Состав ИПС-3000-380/110В-30А-8U
- корзина со сменной вентиляторной панелью для установки до 4 выпрямителей;
- 1 выпрямитель «Форпост» БПС-3000-380/110В-30А-15;
- модуль коммутации и защиты с трехполюсным автоматическим выключателем питающей сети 380/220 В, клеммной колодкой для подключения сети, нагрузки, АКБ, дистанционной сигнализации;
- выносной контроллер «Форпост» УКУ-207.11 (устанавливается на дверь шкафа, длина кабеля оговаривается при заказе);
- выносной модуль измерения тока АКБ (длина кабеля оговаривается при заказе);
- выносной датчик температуры АКБ (длина кабеля оговаривается при заказе);
- кросс-плата с входным и выходным помехоподавляющими фильтрами, реле сигнализаций, блоком измерения параметров, разъемами для подключения выпрямителей, контроллера, модуля измерения тока, датчика температуры,
- выходной развязывающий диод (опция).
С особенностями применения зарядно-выпрямительных систем, а также с аспектами, которые стоит учитывать при выборе оптимальной модели можно ознакомиться в статье «Как правильно выбрать ИБП постоянного тока».
Для приобретения модульной зарядно-выпрямительной системы «Форпост» ИПС-3000-380/110В-30А-8U воспользуйтесь инструкцией «Как купить продукцию».
Бренд/торговая марка
Тип корпуса
для установки в 19'' стойку/шкаф
Вид охлаждения
принудительное воздушное (съемная вент. панель)
Функционал
бесперебойное электроснабжение / гальваническая развязка / преобразование напряжения / стабилизация напряжения
Число фаз на входе/выходе
3/-
Номинальное входное напряжение, В
380/220 AC
Количество выпрямительных модулей
1
Рабочий диапазон входного фазного напряжения, В
187-253
Входной коэффициент мощности
>=0,96
Номинальная входная частота, Гц
50/60
Диапазон входной частоты, Гц
48-62
Максимальный входной фазный ток, А
7,5
Номинальное выходное напряжение, В
110 DC
Диапазон выходного напряжения, В
95-130
Стабилизация выходного напряжения, %
±1
Возможность параллельной работы
до 3 шт.
Количество групп АКБ
1
Пульсации выходного напряжения (от пика до пика), мВ
<=200
Номинальный выходной ток, А
30
КПД, %
>=90
Сопротивление изоляции между входом и корпусом, МОм
>=20
Диапазон температуры окружающей среды, °С
+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-30...+70
Относительная влажность воздуха, %
0-95
Устойчивость к синусоидальной вибрации
19,6 м/с² (2g) в диапазоне частот 20-25 Гц
Интерфейсы мониторинга
USB, LAN, RS-485, «сухие» контакты
Масса, кг
20
Высота
8U
Ширина
19"
Габаритные размеры (ШхВхГ), мм
480 x 314 x 366
Гарантийный срок, мес
36
Срок службы, лет
20
